Siemtcoat® SF501을 Siemtcoat 시스템에 적용할 때 다음 혼합 절차를 엄격히 준수하십시오.
1- 기본 폴리머 Siemtcoat® SF501---XX 부품의 무게를 측정합니다.
2- 가교제 Siemtcoat® 8982---XX 부품의 무게를 측정합니다.

3- Add the weighed crosslinker and thoroughly mix to ensure complete dispersion.
4- 촉매 Siemtcoat® 5000---XX 부분의 무게를 측정하고 혼합하는 동안 추가합니다.

    (Attention: Do not mix the crosslinker and catalyst directly, as a dramatic reaction will occur.)
5- Continue mixing until the catalyst achieves a uniform distribution throughout the mixture.

자세한 제형 안내를 원하시면 언제든지 문의해 주세요.

모든 Siemtcoat 시스템의 항온조 수명은 제형, 장비, 혼합 공정, 온도 및 환경에 따라 달라집니다. Siemtcoat® SF501은 원래의 항온조 수명을 변경하지 않으며 일반적으로 40℃에서 약 5시간 동안 지속됩니다.

릴리스 포스 성능은 여러 요인에 따라 달라집니다.

우리는 다양한 기질과 접착제를 사용하여 이형력을 측정하여 그 특성을 정의합니다.
While  the  standard  release  force  measure  could  use standard tape to measure.

일반적인 이형력 성능:

Tesa Tape 7475(23℃): 10~20g/25mm(0.3m/min 박리 속도)

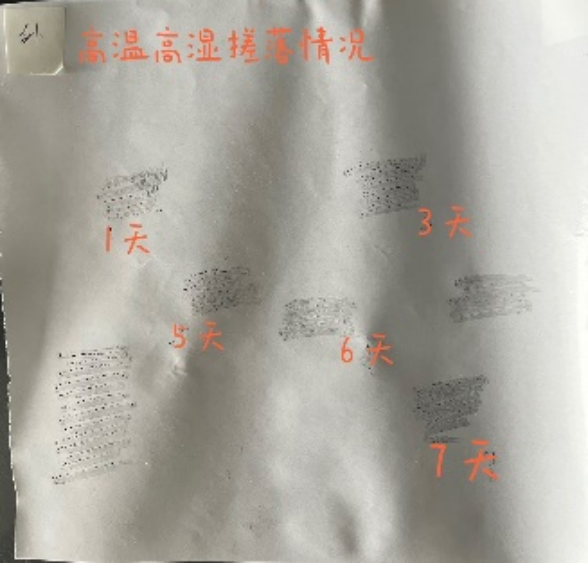

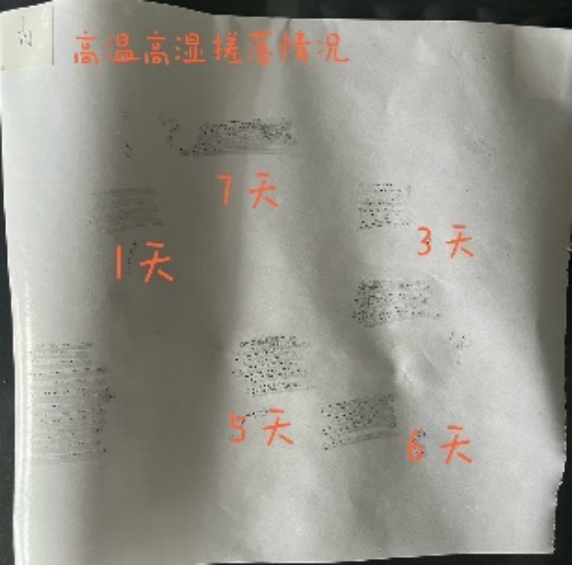

Siemtcoat 시스템의 경화 결과는 주로 배합, 기질 품질, 경화 온도 및 오븐 효율성에 따라 달라집니다. 우리는 다음과 같은 결과를 얻었습니다.

(경화시간은 이형코팅층이 번짐, 벗겨짐, 마이그레이션이 발생하지 않는 최소의 경화시간으로 정의된다.)
